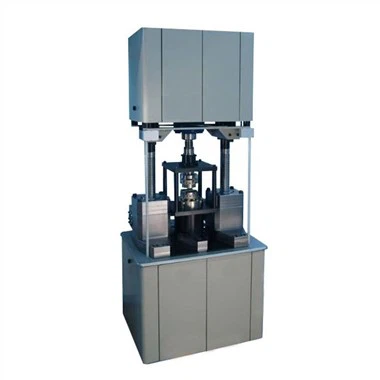

เครื่องทดสอบความเหนื่อยล้าทางอิเล็กทรอนิกส์



yyy/t0809 . 42018 (ISO 7206-4-2010) การปลูกถ่ายสำหรับการผ่าตัดในระหว่างการผ่าตัดและสะโพกรวม ส่วนที่ 4: การกำหนดคุณสมบัติความอดทนและประสิทธิภาพของส่วนประกอบกระดูกต้นขาที่เกิดขึ้น

yy/t 0809.6-2018 (iso 7206-6-2013) การปลูกถ่ายสำหรับการผ่าตัดและข้อต่อสะโพกรวม . ตอนที่ 6: การทดสอบความอดทนและข้อกำหนดด้านประสิทธิภาพของบริเวณคอของส่วนประกอบกระดูกต้นขา

yy/t 0810.1-2010 (iso 14879-1) การปลูกถ่ายสำหรับการผ่าตัด . ข้อต่อข้อเข่าทั้งหมด . ส่วนที่ 1: การกำหนดคุณสมบัติความอดทนของถาดหัวเข่า .}}}



1. แพลตฟอร์มการโหลดแบบพื้นจรดเพดาน

การออกแบบประเภทประตูสองคอลัมน์โครงสร้างข้ามลำแสงด้านบนล็อคด้วยตนเองสี่ถ้วยเท้าป้องกันการสั่นสะเทือนได้รับการติดตั้งที่ปลายล่างและโครงสร้างคอลัมน์เส้นผ่านศูนย์กลางขนาดใหญ่มีความแข็งแรงสูง .}

2. Servo Actuating Cylinder, อุปกรณ์ขับเคลื่อน (ช่องเดี่ยว):

จังหวะที่มีประสิทธิภาพของแอคทูเอเตอร์คือ± 10 มม. มันมาพร้อมกับเซ็นเซอร์การกระจัดดิจิตอลที่มีความแม่นยำสูงและโซนบัฟเฟอร์ได้รับการออกแบบที่ตำแหน่งขีด จำกัด ของแอมพลิจูดแอคชูเอเตอร์เพื่อหลีกเลี่ยงความเสียหายที่เกิดจากการควบคุม .}

ระบบการกระตุ้นใช้อุปกรณ์ต่อต้านแบ็คแลชค่าแรงจะถูกกึ่งกลางโดยอัตโนมัติแรงด้านข้างจะลดลงผลกระทบในระหว่างการทดสอบแรงดึงความถี่สูงจะลดลงและรูปคลื่นการทดสอบได้รับการปรับปรุงอย่างมีประสิทธิภาพ .}}}

3. ระบบควบคุมการเก็บข้อมูล:

ประกอบด้วยคอนโทรลเลอร์เซอร์โวแบบไดนามิกแบบไดนามิกแบบไดนามิกและคงที่ทั้งหมดคอมพิวเตอร์ซอฟต์แวร์และอุปกรณ์เสริม ฯลฯ .

4. เซ็นเซอร์โหลดความแม่นยำสูง

การใช้เซ็นเซอร์โหลดที่มีความแม่นยำสูงความสามารถในการโอเวอร์โหลด 120%. ที่ปลายด้านหน้าของลูกสูบที่มีการกระตุ้นด้วยน็อตล็อคตัวเอง . เซ็นเซอร์จะถูกสอบเทียบก่อนออกจากโรงงาน .}}

iv . ฟังก์ชั่นอุปกรณ์:

การทดสอบประสิทธิภาพความเหนื่อยล้าของตัวอย่างวัสดุ:

(1) วิธีการควบคุมความเมื่อยล้า 1: การทดสอบความเหนื่อยล้าแบบคงที่, เส้นโค้งเวลาแรง, เส้นโค้งเวลาแอมพลิจูดการเปลี่ยนรูป

(2) วิธีการควบคุมความเมื่อยล้า 2: การทดสอบความเหนื่อยล้าด้วยค่าแรงคงที่ด้วยเส้นโค้งเวลาการเสียรูปเส้นโค้งเวลาแอมพลิจูดค่าแรงและเส้นโค้งคลื่นไซน์

(3) โหมดควบคุมความเหนื่อยล้า 3: โหมดควบคุมการเขียนโปรแกรมขั้นตอนการทดสอบที่กำหนดตัวเองตามความต้องการที่แท้จริงการทดสอบ T-Wave สามารถดำเนินการได้

(4) ซอฟต์แวร์รองรับความถี่ทดสอบ 20Hz และความถี่ที่เกิดขึ้นจริงเปลี่ยนไปตามการเสียรูปของตัวอย่าง . โดยทั่วไปเมื่อการเสียรูปมีขนาดใหญ่ความถี่จะลดลง!

(5) ความถี่ที่ได้มารองรับการซื้อกิจการเรียลไทม์ 20kHz .}

(5) ตัดสินว่าตัวอย่างวัสดุมีคุณสมบัติหรือไม่โดยการตรวจจับจำนวนครั้งที่ใช้ตัวอย่างวัสดุหรือระดับการลดทอนของค่าแรง .}

(6) ในระหว่างการทดสอบหากตัวอย่างเสียหายหรือค่าแรงจะสลายไปเป็นค่าที่ตั้งค่าเครื่องสามารถหยุดโดยอัตโนมัติ .} โดยอัตโนมัติ

การทดสอบประสิทธิภาพแบบคงที่ของตัวอย่างวัสดุ:

(1) การแสดงผลอัตโนมัติ: ในระหว่างกระบวนการทดสอบแรงทดสอบค่าสูงสุดและสถานะการทดสอบจะแสดงในเวลาจริง

(2) การติดต่ออัตโนมัติ: การติดต่ออัตโนมัติของการกระจัดและค่าแรงในระหว่างการทดสอบ

(3) การดำเนินการอัตโนมัติ: พารามิเตอร์การทดสอบอินพุตกระบวนการทดสอบสามารถเสร็จสมบูรณ์โดยอัตโนมัติ

(4) การรีเซ็ตอัตโนมัติ: หลังจากการทดสอบเสร็จสมบูรณ์แล้วจะสามารถกลับไปยังตำแหน่งเริ่มต้นโดยอัตโนมัติได้

(5) การคำนวณอัตโนมัติ: หลังจากการทดสอบเสร็จสิ้นความแข็งแรงแรงดึง (แรงอัด) การยืดตัว ฯลฯ . สามารถคำนวณได้โดยอัตโนมัติ

(6) การจัดเก็บอัตโนมัติ: ข้อมูลการทดลองและเส้นโค้งจะถูกเก็บไว้ในคอมพิวเตอร์โดยอัตโนมัติ

(7) การสืบค้นที่สะดวก: คลิกปุ่มสอบถามเพื่อสอบถามข้อมูลการทดลองหลายชุดที่ทำไปแล้ว

(8) ผลการพิมพ์: ผลการทดสอบสามารถพิมพ์ได้โดยเครื่องพิมพ์

(9) ใช้งานง่าย: การทำงานเมนูตัวละครจีนใช้งานง่ายและชัดเจน

(10) ฟังก์ชั่นที่สมบูรณ์: ติดตั้งอุปกรณ์เสริมที่สอดคล้องกันสามารถดำเนินการแรงดึง, การบีบอัด, การดัด, การฉีกขาด, การปอกเปลือกและการทดสอบอื่น ๆ ;

(11) Dynamic Curve: เส้นโค้งแบบไดนามิกสามารถแสดงได้ในระหว่างการทดสอบ

(12) การตัดสิน: หลังจากตัวอย่างเสียแล้วมันสามารถเลือกที่จะกลับไปยังตำแหน่งเริ่มต้นโดยอัตโนมัติ

(13) การจัดเก็บเงื่อนไข: ข้อมูลการควบคุมการทดสอบและเงื่อนไขตัวอย่างสามารถทำได้เป็นโมดูลซึ่งอำนวยความสะดวกในการทดสอบแบทช์

(14) การเปลี่ยนแปลงความเร็วอัตโนมัติ: ความเร็วสามารถเปลี่ยนแปลงได้โดยอัตโนมัติตามโปรแกรมที่ตั้งไว้ในระหว่างการทดสอบ

(15) การรับรู้กระบวนการ: กระบวนการทดสอบการวัดการแสดงผลและการวิเคราะห์เสร็จสมบูรณ์โดยไมโครคอมพิวเตอร์

(16) การทดสอบแบบแบตช์: สำหรับตัวอย่างที่มีพารามิเตอร์เดียวกันสามารถทำได้ตามลำดับหลังจากการตั้งค่าหนึ่งครั้ง

(17) Curve Traversal: หลังจากการทดสอบเสร็จสิ้นเส้นโค้งสามารถวิเคราะห์ได้และข้อมูลการทดสอบที่สอดคล้องกับจุดใด ๆ บนเส้นโค้งสามารถพบได้กับเมาส์;

(18) การเลือกเส้นโค้ง: การกำหนดแรง, เวลาบังคับ, เวลาการกระจัดและเส้นโค้งอื่น ๆ สามารถเลือกสำหรับการแสดงผลและการพิมพ์;

รายงานการทดสอบ: รายงานสามารถจัดทำตามรูปแบบที่ผู้ใช้ต้องการจัดทำรายงานและพิมพ์;



1. แรงทดสอบสูงสุด: ± 10kN

2. ความละเอียดการทดสอบแรง: 0.01kN

3. ช่วงการวัดที่แม่นยำของค่าแรง: 2%fs -100%fs

4. ความผันผวนของไดนามิกการระบุค่าของแรงทดสอบ: ± 1%fs

5. ความแม่นยำในการทดสอบแบบคงที่± 0.5%fs

6. พื้นที่ในม้านั่งทดสอบ (ความยาวความกว้างและความสูง): 300 มม.*500 มม.*500 มม. (พื้นที่เมื่อไม่ได้ติดตั้งเครื่องมือช่วย)

7. ความละเอียดการกระจัด: 0.001mm

8. แอมพลิจูดจังหวะ: ± 10 มม.

9. ความถี่: 0.1-20 Hz (ตามหลักการของลักษณะความถี่แอมพลิจูดภายใต้สถานการณ์ปกติความถี่จะลดลงเมื่อการเสียรูปมีขนาดใหญ่)

รูปคลื่นทดสอบ: คลื่นไซน์, คลื่นสามเหลี่ยม, คลื่นสี่เหลี่ยมจัตุรัส

10. แสดง: หน้าจอคอมพิวเตอร์แสดงผล

11. ขนาดเครื่อง: ความยาวความกว้างและความสูง (ประมาณ 700*500*1700 มม.)

12. น้ำหนัก: ประมาณ 600kg

13. แหล่งจ่ายไฟ: 220V, Power 2kw .



1. 1 โฮสต์เครื่องทดสอบ

2. 1 ญี่ปุ่น Panasonic Servo Motor

3. 1 ชุดของไดรเวอร์ Servo Panasonic Japan

4. 1 ชุดของเซอร์โวที่มีความแม่นยำสูงที่กำหนดเอง

5. 1 เซ็นเซอร์โหลดความแม่นยำสูง

6. 1 ชุดของระบบการควบคุมข้อมูลที่แม่นยำ

7. 1 ชุดของซอฟต์แวร์ทดสอบความเหนื่อยล้าโดยเฉพาะ

8. 1 คอมพิวเตอร์ธุรกิจ Lenovo/HP

9. 1 จอภาพ Lenovo/HP

10. 1 hp เครื่องพิมพ์อิงค์เจ็ท

11. 1 ชุดเครื่องมือทดสอบ

12. 1 ชุดของสายความเหนื่อยล้าเฉพาะ
